Wodomierz objętościowy mierzy objętość rzeczywistej cieczy przechodzącej przez wodomierz. Błąd objętościowego wodomierza można regulować w zakresie ±0,5 procent lub mniej.
Pomieszczenie wolumetrycznego wodomierza może wybrać materiały mosiężne i nylonowe.
|
Cechy |
Aplikacja |
|
1. Niski przepływ rozruchowy. 2. Zasada pomiaru wolumetrycznego tłoka obrotowego. 3. Dokładność nie ulega pogorszeniu w przypadku montażu na rurociągu poziomym, pionowym lub nachylonym. 4. Rejestr jest uszczelniony specjalnym płynem zapewniającym czytelność odczytu podczas długotrwałej eksploatacji. 5. Wykorzystanie mechanizmu z wysokiej jakości materiałów w celu zapewnienia stabilnej charakterystyki. 6. Dokładny pomiar zgodny z normą lSo 4064 klasa c. 7. Na życzenie seria może być wyposażona w urządzenie do zdalnej transmisji. |
Pomiar objętości zimnej przenośnej wody przechodzącej przez rurociąg. Nadaje się również do czystej wody. |
|
Gwarancja |
|
|
- Temperatura wody: 0,1 stopień ~ 50 stopni dla licznika zimnej wody. 0.1 stopień ~90 stopni dla licznika ciepłej wody. Ciśnienie wody: mniejsze lub równe 1,6 MPa (16 barów). |
|
|
Warunki operacyjne |
|
|
-Maks. Dopuszczalne ciśnienie wody 1,6 MPa. -Odporność na temperaturę wody: 50 stopni. |
Charakterystyka
Wszystkie komponenty zostały wyprodukowane z materiałów o wysokiej wytrzymałości i jakości, technicznych tworzyw sztucznych i części ze stali nierdzewnej;
Rejestr wskaźnika składa się z 5 rolek i 4 wskazówek;
Tłok jest jedyną ruchomą częścią mającą kontakt z wodą, co pozwala na najbardziej niezawodne;
Nadaje się do instalacji w dowolnej pozycji;
Dodatkowy filtr wlotowy na wlocie korpusu miernika umożliwia jego czyszczenie bez zrywania plomby metrologicznej;
Koncepcja ochrony magnetycznej przed wpływami zewnętrznymi;
Zawór zwrotny, aby uniknąć przepływu rezerwowego JAKO OPCJA;
Rejestr wskaźników składa się z 8 rolek i 1 wskaźnika jako OPCJA;
Miedziana puszka super sucha z ochroną IP68 JAKO OPCJA;
|
Opis |
Jednostka |

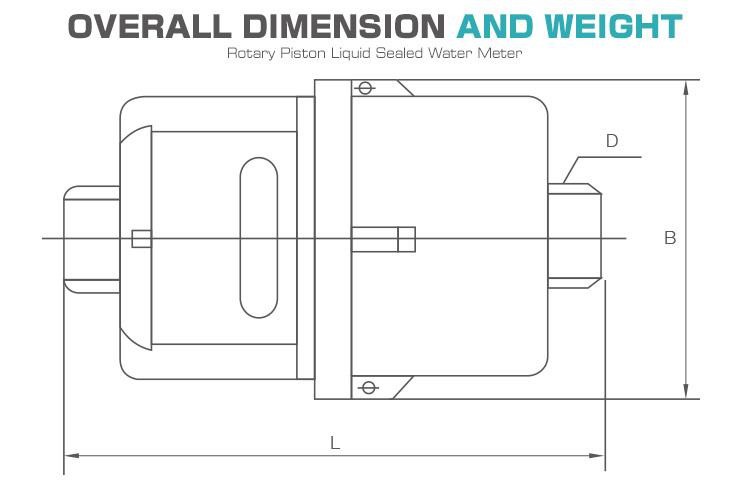

Dane hydrauliczne i wymiary |
|||||
|
Rozmiar nominalny |
mm (cale) |
DN15(1/2) |
DN20(3/4) |
DN(1) |
DN32(1-1/4) |
DN40(1-1/2) |
|
|
L |
Mm |
115 |
165 |
199 |
260 |
300 |
|
|
B |
Mm |
43 |
43 |
53 |
60 |
77 |
|
|
waga |
Bez połączeń |
Kg |
1.14 |
1.56 |
2.48 |
3.47 |
5.65 |
|
Z połączeniami |
Kg |
0.97 |
1.3 |
2.05 |
2.75 |
4.7 |
|
Skład objętościowego wodomierza tłokowego
1. Mechanizm pomiaru wody: wykorzystanie tradycyjnego wodomierza jako licznika podstawowego oraz dodatkowo wykorzystanie mikroprocesora, który pozwala na wyświetlanie sygnału zebranych danych w czasie rzeczywistym.
2. Elektryczny zawór kulowy poboru mocy mikro: poprzez mikroprocesor do sterowania włączaniem i wyłączaniem, dzięki czemu można uzyskać inteligentną kontrolę.
3. Mikroprocesor: używany głównie do gromadzenia, przetwarzania i kontrolowania danych.
4. Obwód sterujący: może włączać i wyłączać zawór wodomierza.
