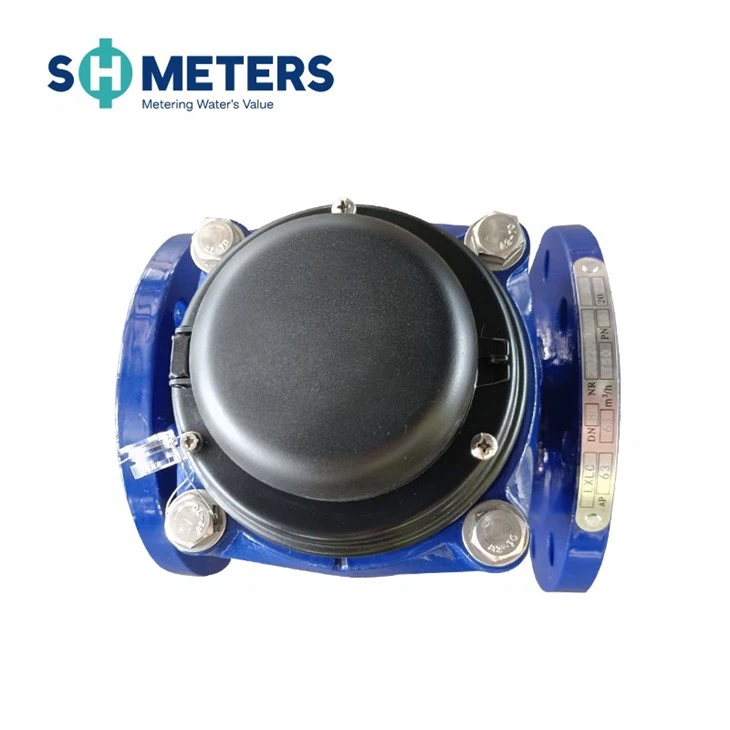

8-calowy licznik zimnej wody Woltman do nawadniania od dostawcy z Chin

8-calowy licznik zimnej wody woltman do nawadniania od dostawcy z Chin
Wodomierz Woltmana to rodzaj miernika prędkości, który mierzy całkowite objętościowe natężenie przepływu w rurze. Składa się ze specjalnego koła wodnego, które działa w połączeniu z magnetycznym mechanizmem napędowym i działa w zakresie prędkości przepływu. Koło wodne obraca się z prędkością proporcjonalną do objętościowego natężenia przepływu wody. Ta prędkość obrotowa jest następnie mierzona przez magnetyczny mechanizm napędowy, który generuje sygnał elektryczny. Sygnał ten jest następnie przetwarzany na odczyt objętościowego natężenia przepływu.

Aplikacja

Pomiar objętości zimnej (gorącej) wody przechodzącej przez rurociąg. Wodomierz służy do nawadniania, gminy itp

Cechy

· Zdejmowana konstrukcja elementu, łatwa instalacja i konserwacja
·Dry-dial, napęd magnetyczny
·Duża przepustowość, mała strata ciśnienia
· Odporność na uderzenia wody i zanieczyszczenia
· Próżniowo uszczelniony rejestr zapewnia, że ​​tarcza jest wolna od kondensacji i zapewnia wyraźny odczyt podczas długotrwałej eksploatacji
·Wybrane materiały wysokiej jakości zapewniające stałą i niezawodną charakterystykę
·Dane techniczne zgodne z międzynarodową normą ISO 4064/ISO9100
·Z dużą dokładnością
·Akcesoria do produktów obejmują złącza, filtry, akcesoria do połączeń, akcesoria do rur, kołnierz, filtr

Funkcje opcjonalne

·Registra z tworzywa sztucznego, registra miedzianego i registra pełnego szkła
·Dokładność: R=25/20/50
·Rozmiar: DN50-DN300
· Zimna / ciepła woda
·Opcja kontaktronu
· Można wybrać standard kołnierza
·Można wybrać obrót o 360 stopni
· Można wybrać żeliwo, żeliwo sferoidalne, stal nierdzewną, korpus GG25, GGG50, SS304, SS316
·Ciśnienie robocze: PN16/25
· Zapewnij wyjście impulsowe

Warunki pracy

·Temperatura wody: {{0}},1 stopnia ~50 stopni (0,1 stopnia ~90 stopni dla licznika ciepłej wody)
·Ciśnienie wody: mniejsze lub równe 1.0Mpa (1,6MPa na życzenie)

Maksymalne dopuszczalne błędy

·W strefie dolnej od qmin włącznie do qt z wyłączeniem wynosi ±5 procent
·W strefie górnej od qt włącznie do qs włącznie wynosi ±2 procent (±3 procent dla licznika ciepłej wody)

Wymiary

UWAGA: Wymiary kołnierza są zgodne z normą ISO7005-1:1988. Standard kołnierza można dostosować. Przyjmowane są również zamówienia na produkty o specjalnych wymaganiach

Pozycja pulsu

Krzywa strat ciśnienia

Opis działania systemu dwóch kontaktronów

Proszę zapoznać się ze schematem systemu dwóch kontaktronów poniżej, dwa kontaktrony byłyby obsługiwane odpowiednio „ON” LUB „OFF” przez magnes przymocowany do wskazówki lub koła zębatego podczas jego pracy na rejestrze, ale nigdy „ON” na w tym samym czasie, chyba że zewnętrzny magnes zaatakuje.

Dwa przełączniki kontaktronowe obsługują dwa "ON" i dwa "OFF" w jednej rundzie wskaźnika lub koła zębatego oznaczają jedno wyjście sygnału, ta zasada zapobiega utracie lub nadmiernemu zliczaniu sygnału wyjściowego z powodu drgań przełączników lub wibracji rury, więc zapewnia niezawodność wyjścia sygnału.

Gwarancja

Wszystkie mierniki będą objęte gwarancją na wady produkcyjne i materiałowe na okres jednego (1) roku od daty odbioru. Wadliwe liczniki lub części wykryte w tym okresie zostaną wymienione bezpłatnie po zwróceniu ich do SHMeter.
