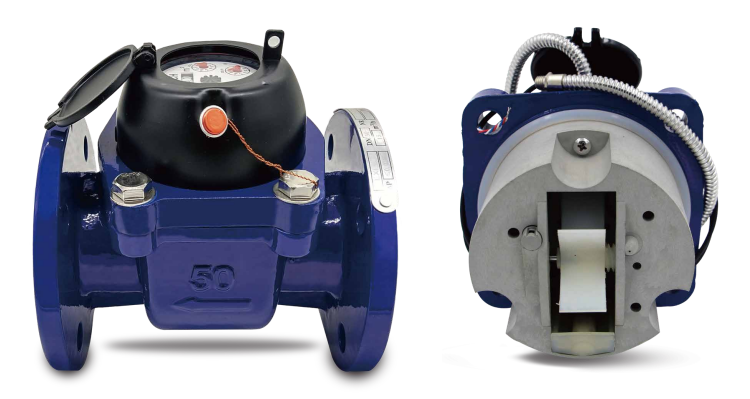

LXXG(R)-50~300(mm)
Nawadnianie Poziome koło łopatkowe, suchobieżny wodomierz zimnej (gorącej) wody
Aplikacja
Pomiar, zapamiętywanie i wyświetlanie objętości zimnej wody przepływającej przez rurociąg.
Cechy:
1. Duża przepustowość i mała utrata ciśnienia.

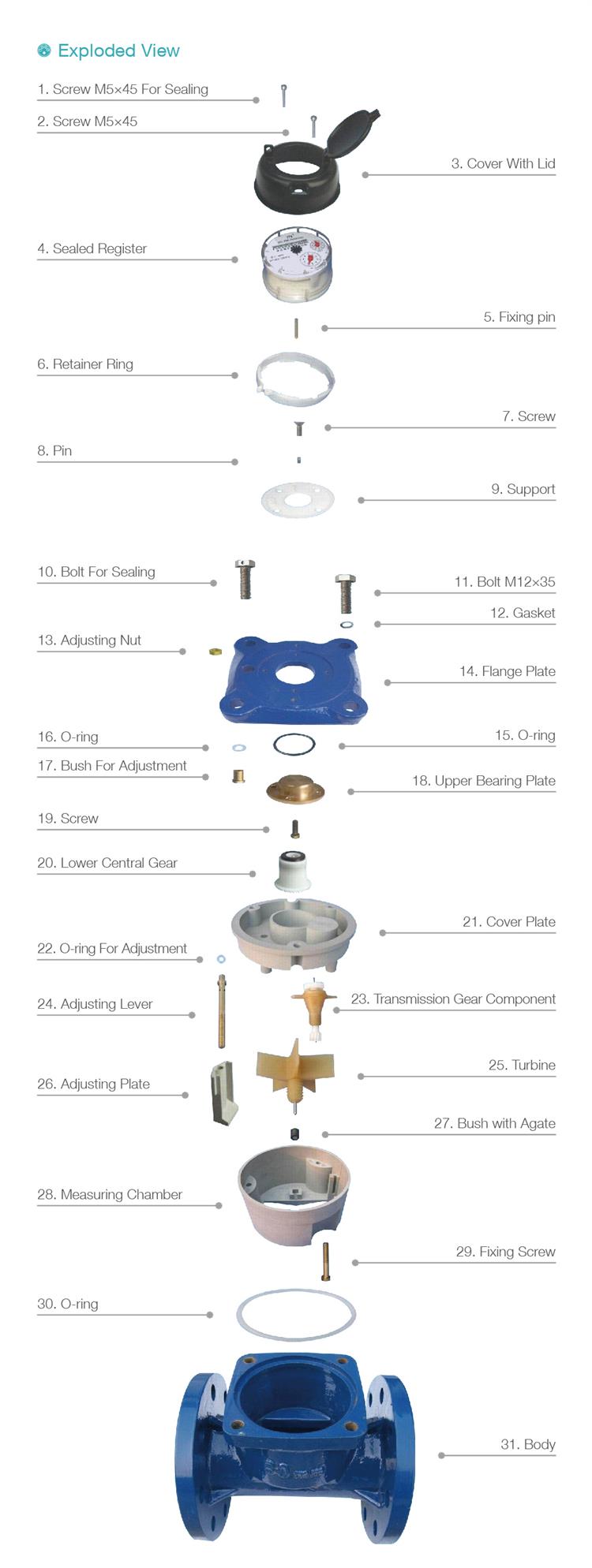

2. Antipollution, Wbudowany filtr siatkowy ze stali nierdzewnej może zaoszczędzić na kosztach instalacji. Mechanizm pomiarowy można zdjąć z korpusu w celu sprawdzenia konserwacji i wymiany.
3. Wybrane wysokiej jakości materiały zapewniające stabilną i niezawodną charakterystykę.
4. Zamknięty próżniowo rejestr zapewnia, że tarcza jest utrzymywana z dala od mgły i zachowuje czytelność podczas długotrwałej eksploatacji.
Warunki pracy
temperatura pracy: mniej niż lub równa 40 stopni
ciśnienie nominalne: mniejsze lub równe 1.0 MPa (1,6 MPa)
strata ciśnienia: mniejsza lub równa 0,1 MPa

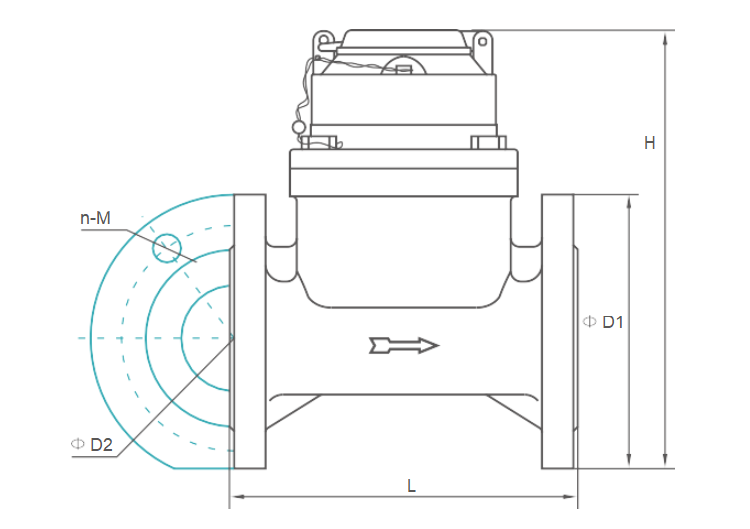

Wymiary
| Rodzaj | Rozmiar | Długość | Wzrost | Kołnierz łączący | ||
| mm | Średnica zewnętrzna D1 | Średnica koła śruby D2 | Śruby łączące (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1.0Mpa) |
| 12-M20(1,6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1.0Mpa) |
| 405 | 355 | 12-M24(1,6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1.0Mpa) |
| 460 | 410 | 12-M24(1,6Mpa) | ||||
UWAGA: Wymiary kołnierza są zgodne z normą ISO7005-1:1988. Standard kołnierza można dostosować. Przyjmowane są również zamówienia na produkty o specjalnych wymaganiach
Pozycja impulsu
| Rozmiar | Pozycja impulsu |
| DN50-200 | 100/1000L/impuls |
| DN250-DN300 | 1000L/impuls |

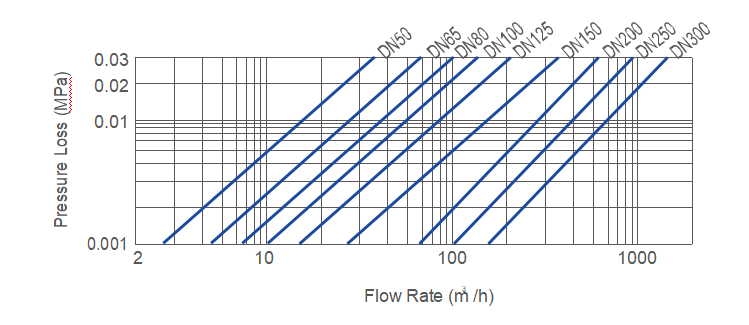

Krzywa strat ciśnienia
Specyfikacja techniki przepływu
| Przepływ nominalny | Maksymalny przepływ Q4 | Stały przepływ Q3 | Q3/Q1 | Q2/Q1 | Przepływ przejściowy Q2 | Minimalny przepływ Q1 | Minimalny odczyt | Maksymalny odczyt | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |

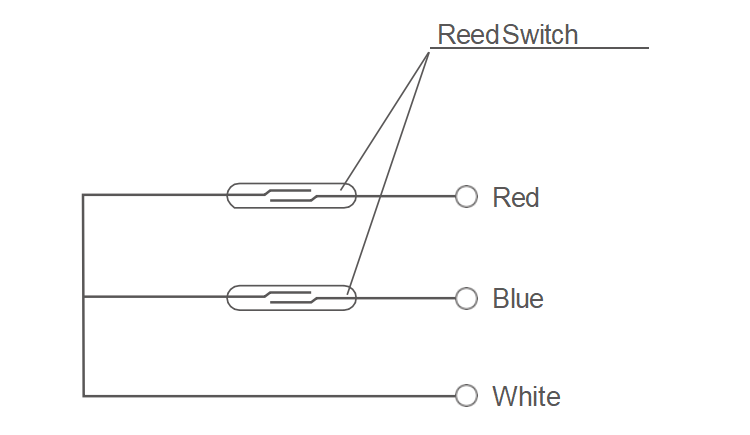

Opis działania systemu dwóch kontaktronów
Proszę zapoznać się ze schematem systemu dwóch kontaktronów poniżej, dwa kontaktrony byłyby uruchamiane odpowiednio „WŁ” LUB „WYŁ” przez magnes zamontowany na wskaźniku lub przekładni podczas jego ruchu na rejestrze, ale nigdy nie byłyby „WŁ” na w tym samym czasie, chyba że magnes nie zaatakuje.
Dwa kontaktrony działają dwa "ON" i dwa "OFF" w jednej rundzie wskaźnika lub przekładnia oznacza jedno wyjście sygnału, ta zasada zapobiega utracie lub przeliczeniu sygnału wyjściowego z powodu impulsowania przełączników lub wibracji rury, więc zapewnia niezawodność wyjścia sygnału.
Gwarancja
Wszystkie liczniki będą objęte gwarancją na wady produkcyjne i materiałowe przez okres jednego (1) roku od daty odbioru. Wadliwe liczniki lub części wykryte w tym okresie zostaną bezpłatnie wymienione po zwrocie do SHMETERS.
