Zalety produktu
1. Łatwa konserwacja: magistrale wodomierzy z bezpośrednim odczytem wymagają jedynie podłączenia, co redukuje żmudne okablowanie, zadania związane z debugowaniem systemu i skomplikowane czynności, takie jak okablowanie i konserwacja systemu podczas późniejszego użytkowania.
2. Anti-jitter: Bezpośrednie wyprowadzanie odczytów na tarczę zdalnego wodomierza. Bez względu na to, jak silne są drgania, dekoder jest statyczny względem koła znaków w momencie dekodowania, co nie spowoduje odchylenia liczby wyjściowej wodomierza od wartości tarczy wodomierza.
3. Brak zasilania w liczniku: Jednostka elektroniczna nie działa normalnie. Licznik lub miernik wyśle zasilanie do licznika, aby natychmiast odczytać dane. Pobór mocy fotoelektrycznego bezpośredniego odczytu zdalnego wodomierza wynosi 0, a wskaźnik awaryjności jest znacznie zmniejszony. Dłuższa żywotność.
4. Bezpośredni odczyt: W liczniku znajduje się dekoder fotoelektryczny, który może cyfrowo kodować tarczę fotoelektrycznego licznika z bezpośrednim odczytem. Podczas odczytu licznika należy przesłać prąd do zdalnego wodomierza z bezpośrednim odczytem. Aby uzyskać „bezpośredni odczyt”.
5. Licznik ma adres: Licznik impulsów nie ma adresu licznika. Należy go odróżnić za pomocą fizycznego okablowania. Budowa i konserwacja są bardzo trudne. Bezpośrednio odczytujący zdalny licznik wody jest identyfikowany za pomocą unikalnego kodu adresu. Odczytanie odpowiednich danych tabeli zgodnie z kodem adresu może zapewnić poprawność danych.

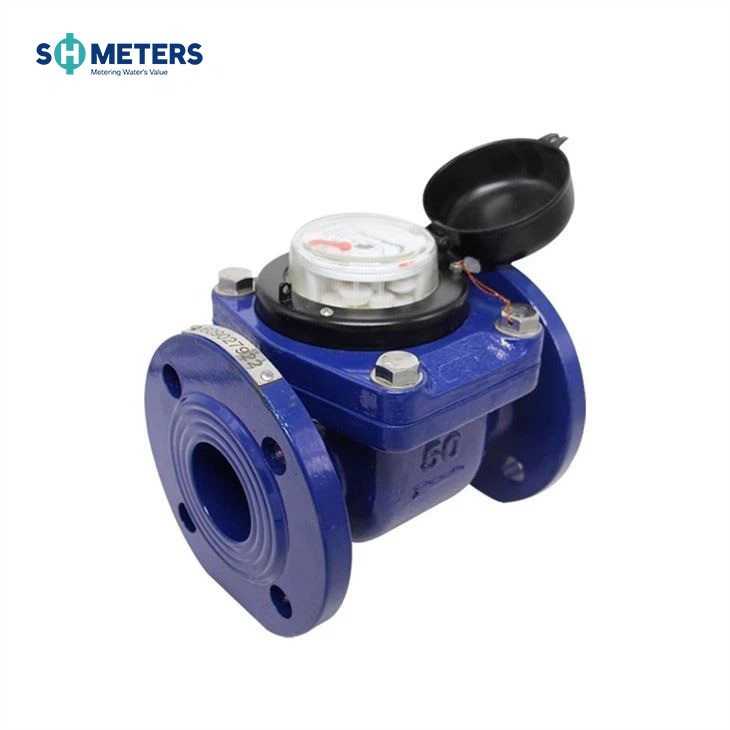

Hurtowi producenci żeliwnych wodomierzy przemysłowych Woltman
Licznik wody Woltman
Specyfikacja
Typ: Wodomierz turbinowy
Nazwa produktu: Licznik wody do zraszaczy
Rozmiar: DN15-DN300
Zastosowanie: Miernik przepływu wody do nawadniania
Marka: SHMeters
Norma: ISO-4064
Temperatura zimnej wody: {{0}}.1-50 / Ciepła woda: 0.1-90
Materiał: żeliwo/żeliwo sferoidalne/SS304/SS316
Ciśnienie: mniejsze lub równe 1.0MPa
Cechy: wysoka wydajność
Współczynnik redukcji: R20
Ciśnienie robocze: PN16/25.
Typ: Tarcza sucha
Gwarancja: 1 rok
Temperatura wody: {{0}}.1 stopnia ~50 stopni (0,1 stopnia ~90 stopni dla wodomierza ciepłej wody).
Ciśnienie wody: PN10/16/25
Pochodzenie: Chiny, Hebei
Spersonalizowane wsparcie: OEM, ODM
Aplikacja
Pomiar objętości zimnej (ciepłej) wody przepływającej przez rurociąg. Wodomierz jest używany w domu lub mieszkaniu.
Cechy
Wyjmowana konstrukcja elementów, łatwa instalacja i rejestr konserwacji umożliwiają uniwersalne zastosowanie w tym zakresie, bez konieczności wyjmowania licznika z rurociągu.
Tarcza suchościeralna, mechanizm wrażliwy na działanie magnesu, mała strata ciśnienia.
Uszczelniony próżniowo rejestr zapobiega zaparowywaniu tarczy i zapewnia czytelność odczytu przy długotrwałym użytkowaniu.
Wybrane materiały najwyższej jakości zapewniają stabilne i niezawodne działanie.
Dane techniczne są zgodne z międzynarodową normą ISO 4064.
Z wysoką dokładnością.
Akcesoria do produktów obejmują złącza, filtry, akcesoria połączeniowe, akcesoria rurowe, kołnierze i filtry.
Funkcje opcjonalne.
Rejestr plastikowy, rejestr miedziany i rejestr szklany.
Dokładność: klasa R b.
Rozmiar: DN50-DN300.
Woda gruba/gorąca.
Opcja przełącznika kontaktronowego.
Można wybierać spośród standardów kołnierzy.
Można wybrać obrót o 360-stopni.
Można wybierać korpusy z żeliwa, żeliwa sferoidalnego, stali nierdzewnej, GG25, GG50, SS304 i SS316.
Można zmienić kolor korpusu i okładki.
Zapewnia wyjście impulsowe.
Stan roboczy
Temperatura wody: {{{0}}.1 stopnia -50 stopnia (0.1 stopnia -90 stopnia dla wodomierza ciepłej wody)
Ciśnienie wody: PN10/16/25
Maksymalne dopuszczalne błędy
w strefie dolnej od qmin włącznie do, ale bez qt wynosi ±5%
w strefie górnej od qt włącznie do qs włącznie wynosi ±2% (±3% dla wodomierza ciepłej wody)
Wymiary
Typ | Rozmiar | Długość | Wysokość | Kołnierz łączący | ||
Mm | D1 Średnica zewnętrzna | Średnica okręgu śrub D2 | Śruby łączące (nM) | |||
LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
LXLC-200 | 200 | 350 | 346 | 340 | 295 | {{0}}M20(1,0DE) |
12-M20(1,6 MPa) | ||||||
LXLC-250 | 250 | 450 | 434 | 395(1.0MPa) | 350(1,0 MPa) | {{0}}M20(1,0MPa) |
405(1,6MPa) | 355(1,6MPa) | 12-M24(1,6 MPa) | ||||
LXLC-300 | 300 | 500 | 459 | 445(1.0MPa) | 400(1,0MPa) | {{0}}M20(1,0MPa) |
460(1,6MPa) | 410(1,6MPa) | 12-M24(1,6 MPa) | ||||
Uwaga: wymiary kołnierza są zgodne z normą ISO7005-1:1988. Normy kołnierzy mogą być dostosowane. Zamówienia na produkty o specjalnych wymaganiach są również akceptowane
Krzywa utraty ciśnienia
Specyfikacja techniki przepływu
Przepływ nominalny | Maksymalny przepływ Q4 | Stały przepływ Q3 | Q3/Q1 | Q2/Q1 | Przepływ przejściowy Q2 | Minimalny przepływ Q1 | Minimalna lektura | Maksymalne czytanie | ||
Pełne uszczelnienie szklane | Foka pospolita | Pełne uszczelnienie szklane | Foka pospolita | |||||||
DN | m³/h | m³/h | m³ | |||||||
50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
4 | 2 | |||||||||
65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
4 | 3.2 | |||||||||
80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 5 | |||||||||
100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 8 | |||||||||
125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 12.8 | |||||||||
150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 20 | |||||||||
200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 32 | |||||||||
250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
4 | 100.8 | |||||||||
300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
4 | 160 | |||||||||
Opis działania systemu dwóch przełączników trzcinowych
Proszę zapoznać się z poniższym schematem układu dwóch przełączników trzcinowych. Dwa przełączniki trzcinowe będą uruchamiane odpowiednio w pozycji „ON” lub „OFF” przez magnes zamontowany na wskaźniku lub przekładni podczas jego ruchu na rejestrze, ale nigdy w pozycji „ON” w tym samym czasie, chyba że magnes zewnętrzny zaatakuje
Dwa przełączniki trzcinowe obsługują dwa stany „ON” i dwa „OFF” w jednym cyklu wskaźnika lub przekładni oznaczają jeden sygnał wyjściowy. Zasada ta zapobiega utracie lub przeliczeniu sygnału wyjściowego z powodu drgań przełączników lub wibracji rury, zapewniając tym samym niezawodność sygnału wyjściowego.
Gwarancja
Wszystkie liczniki będą objęte gwarancją na wady wykonania i materiału przez okres jednego (1) roku od daty przyjęcia. Wadliwe liczniki lub części odkryte w tym okresie zostaną wymienione bezpłatnie po zwrocie do SHMeters.
