Opis produktu

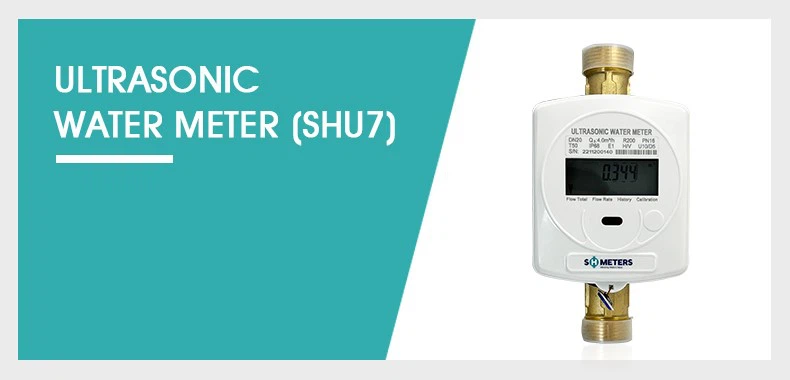

product-790-380

Brak ruchomych części, wysoka dokładność przez lata. Brak ruchomych części w czujniku przepływu, unikanie długotrwałego ścierania się części mechanicznych, co może skutkować niedokładnością pomiaru i awarią licznika. Taka konstrukcja jest również odporna na zanieczyszczenia, dlatego żadne kontrole i konserwacja nie są bezpłatne.

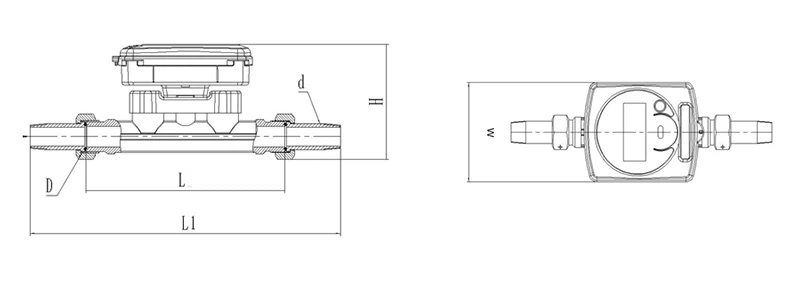

Rysunek wymiarowy konturu

product-790-286

Średnica nominalna	Długość L	Długość L1	Szerokość B	Wysokie H	Łączący wątek
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Zasada działania

Wodomierz ultradźwiękowy to nowy typ wodomierza, który może wykrywać różnicę czasu spowodowaną zmianą prędkości, gdy wiązka ultradźwięków rozchodzi się w wodzie w górę i w dół rzeki, analizować i przetwarzać natężenie przepływu wody, a następnie obliczać dalsze natężenie przepływu wody.

product-1-1

Powiadomienia dotyczące instalacji

Przed montażem należy przepłukać rury, aby uniknąć kontaktu z żwirem i innymi ciałami obcymi;
Zamontuj zawór i filtr przed wodomierzem;
Podczas instalacji nie dotykaj części elektrycznych i nie ciągnij za przewody, aby uniknąć uszkodzeń;
Gdy wodomierz zainstalowany jest w pozycji poziomej lub pochyłej, sondę przepływu ultradźwiękowego na rurach należy umieścić poziomo, a w przypadku montażu w pozycji pionowej należy upewnić się, że woda przepływa z dołu do góry;
Należy pamiętać, że kierunek strzałki na rurze musi być zgodny z kierunkiem przepływu wody podczas instalacji;
Podkładkę łączącą należy zamontować prawidłowo, aby zapobiec blokowaniu wody przez źle ustawioną podkładkę i wpływowi na dokładność wodomierza;
Wodomierza nie należy instalować w miejscu, w którym może występować ryzyko wystąpienia silnych drgań mechanicznych. Uwagi specjalne:

1. Upewnij się, że zainstalowałeś zawór odcinający i filtr przed wodomierzem, a drugi zawór odcinający jest zalecany po nim w celu konserwacji. Aby zapobiec cofaniu się wody, zawór zwrotny powinien być zainstalowany przed lub za wodomierzem.

Przed użyciem wodomierza rura musi zostać napełniona wodą, w przeciwnym razie pomiar będzie niedokładny lub nawet nie będzie możliwy;
Podczas instalacji wodomierza należy zarezerwować odcinek DN*10 przed wodomierzem. Lub należy zarezerwować odcinek DN*5 za wodomierzem;
Wodomierz ma odświeżać wyświetlacz co 4 sekundy i odczytywać stan wodomierza (wraz z wartością początkową i końcową). wartość) co najmniej 4 s po zamknięciu zaworu podczas badania wodomierza, w przeciwnym razie wyniki badania mogą zostać zafałszowane;
Podczas testów i użytkowania należy upewnić się, że przepływ medium mieści się w zakresie przepływu wodomierza, w przeciwnym razie może dojść do uszkodzenia wodomierza;
W przypadku wystąpienia jakiejkolwiek usterki (np. awarii licznika itp.) w trakcie użytkowania, prosimy o natychmiastowy kontakt z właściwym działem zarządzania i nie podejmowanie samodzielnych napraw;
Produkt posiada jednorazową plombę zabezpieczającą przed demontażem, którą może usunąć wyłącznie wyznaczony personel. W przeciwnym razie produkt nie będzie objęty bezpłatnym serwisem posprzedażowym.
