Inteligentny ultradźwiękowy przepływomierz wody

* Przed montażem przepłucz rury, aby zapobiec gromadzeniu się kamieni i innych zanieczyszczeń w rurach.

* Zainstaluj zawór, filtr i zasugeruj zainstalowanie zaworu zwrotnego (patrz rysunek poniżej), aby zapobiec zakłócaniu pomiaru przepływu wody; (jeśli rura łącząca ma już zainstalowany zawór zwrotny, nie będzie go już instalować.)

* Przy montażu wodomierza w pozycji pionowej należy zwrócić uwagę na kierunek przepływu cieczy od dołu do góry

* Przy montażu liczników ciepła należy zwrócić uwagę na kierunek strzałki zgodny z kierunkiem przepływu cieczy.

* Uszczelkę złącza należy zamontować w pozycji pionowej, aby zapobiec blokowaniu przepływu wody przez przemieszczenie się uszczelki i wpływowi na dokładność pomiaru liczników ciepła;

* Liczników ciepła nie należy instalować w miejscu narażonym na wstrząsy mechaniczne;

* Proces instalacji nie może powodować naciągania odsłoniętych przewodów produktu ani jego rzucania, a także powinien zapewniać wystarczającą ilość miejsca na czynności konserwacyjne;

* Przy montażu liczników ciepła należy zachować długość odcinka prostego równą 5-krotności długości odcinka prostego z przodu i 3-krotności długości odcinka prostego z tyłu.

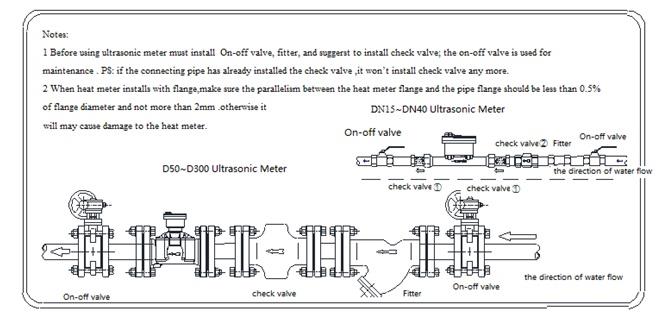

Przykład instalacji

* Wykrycie licznika ciepła, należy zaczekać na miganie strzałki wykrywania

* Licznik wody na sekundę w celu odświeżenia wyświetlacza, podczas wykrywania licznika zawór powinien być zamknięty co najmniej 16 sekund przed odczytem (wliczając wartość początkową i końcową), w przeciwnym razie wpłynie to na wyniki wykrywania

* Podczas testów i użytkowania należy upewnić się, że przepływ medium mieści się w zakresie przepływu tych ciepłomierzy, w przeciwnym razie może dojść do uszkodzenia ciepłomierzy;

* W przypadku produktów wykorzystujących przewodową komunikację zdalną połączenie musi być zgodne z wymaganiami dotyczącymi identyfikacji połączenia.

* Jeśli podczas użytkowania wystąpią nietypowe problemy (np. nie działa pomiar itp.), prosimy o kontakt z odpowiednimi działami administracyjnymi w celu przeprowadzenia samodzielnej konserwacji;

* Produkt posiada jednorazową plombę zabezpieczającą przed otwarciem, której nie mogą usunąć osoby nieupoważnione, w przeciwnym razie utracisz prawo do bezpłatnej usługi

WPROWADZENIE DO SYSTEMU AMI PROSTOTA JEST MĄDRA…..

Schemat struktury systemu wygląda następująco
· Serwer wysyła polecenia do koncentratora danych poprzez sieć;
· Koncentrator przetwarza otrzymane polecenia na sygnał radiowy i przesyła sygnał do wodomierzy;
· Wodomierze reagują i odpowiednio wykonują polecenia;
· Wodomierze po zakończeniu czynności przesyłają wyniki lub dane z powrotem do centrum zarządzania zgodnie z pierwotną trasą.

Praca
· Gwarancja jakości: wodomierz na 1 rok;
· Wsparcie w zakresie instrukcji instalacji i testów na miejscu;
· Arkusze danych można łatwo przesłać do innego systemu zarządzania.

Krótkie wprowadzenie

Wodomierz ultradźwiękowy to nowy typ wodomierza, który wykrywa różnicę czasu spowodowaną zmianą prędkości, gdy wiązka ultradźwięków rozchodzi się w kierunku przeciwnym do kierunku przepływu wody, a następnie analizuje i przetwarza natężenie przepływu wody w celu dalszego obliczenia przepływu wody.

Straty spowodowane przeciekiem sieci wodociągowej są bardzo alarmujące, zwłaszcza gdy rurociąg pęka nagle. Po pęknięciu rury strata w ciągu godziny wynosi aż 1250 metrów sześciennych wody. Jeśli nie uda się jej naprawić na czas, pęknięta woda zmyje ziemię i spowoduje zawalenie się drogi, co spowoduje ofiary śmiertelne i straty materialne.

Nasz system monitorowania sieci rurociągów może szybko zlokalizować rurociąg, który ma zostać naprawiony i wysłać wiadomość alarmową po pęknięciu rury. Nasi użytkownicy mogą po raz pierwszy zorganizować awaryjną naprawę, aby odzyskać stratę i wyeliminować ukryte zagrożenie.

Cechy

·Materiał: mosiądz
·Scena zastosowania: dom, mieszkanie, osiedle ogrodowe, grunt, budynek komercyjny, budynek mieszkalny, centra handlowe, przenośne gospodarstwo domowe, ogród, dom mieszkalny
·Dane techniczne są zgodne z międzynarodową normą ISO 4064.
·Komunikacja:rs485 Modbus,LoRa
·Montaż: czujnik ciśnienia, bateria, wyświetlacz LCD, urządzenie odczytujące, rejestrator danych, turbina cieczowa, jednostka interfejsu użytkownika, urządzenie odczytujące, siłownik, złączki przyłączeniowe, zawór
·Brak ruchomych części mechanicznych, nie ma wpływu na zanieczyszczenia w wodzie, długa żywotność i wysoka dokładność
·Szeroki zakres pomiarowy. Można zmierzyć bardzo mały przepływ.
·Różne funkcje alarmowe: może włączać się alarm napięcia akumulatora, sygnalizować puste rury lub przewody, które nie są pełne wody, alarm sygnalizujący usterkę przetwornika i wiele innych.

· Konstrukcja o niskim poborze mocy i wykorzystanie baterii o dużej pojemności umożliwiają pracę przez 8 lat i dłużej.
Interfejs komunikacyjny to Lora lub Rs485, który umożliwia zdalne monitorowanie i zarządzanie w czasie rzeczywistym w sieci LAN.
· Cyfrowy wodomierz z przyłączem gwintowanym, stosowany w rurociągach przemysłowych, odpowiedni do środowisk o wysokim ciśnieniu, możliwość wyboru instalacji wyjścia impulsowego
·Z oprogramowaniem systemu transmisji zdalnej do obsługi odczytu i monitorowania
·Zapewniamy kompletne rozwiązanie w zakresie oprogramowania do pomiaru i ładowania
·Automatyczny pomiar nieszczelności

proces pracy
1. Wodomierz ultradźwiękowy mierzy przepływ w rurociągu, a dane dotyczące ciśnienia są przesyłane na platformę usług w chmurze za pośrednictwem RTU.
2. Nagła zmiana alarmu ciśnienia i przepływu.

Zalety oprogramowania
1. Wodomierz ultradźwiękowy o dużym zakresie pomiaru. Dokładny pomiar.
2. Szybka informacja zwrotna i dokładne pozycjonowanie informacji alarmowych.

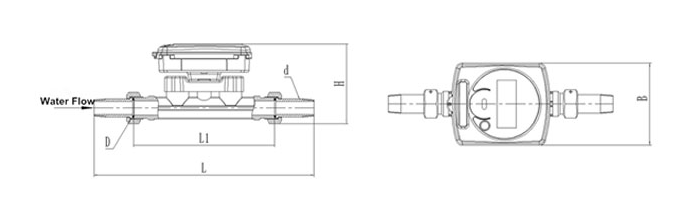

Rysunek wymiarowy zarysu

Wymiar konturu

Parametry techniczne
