Opis produktu

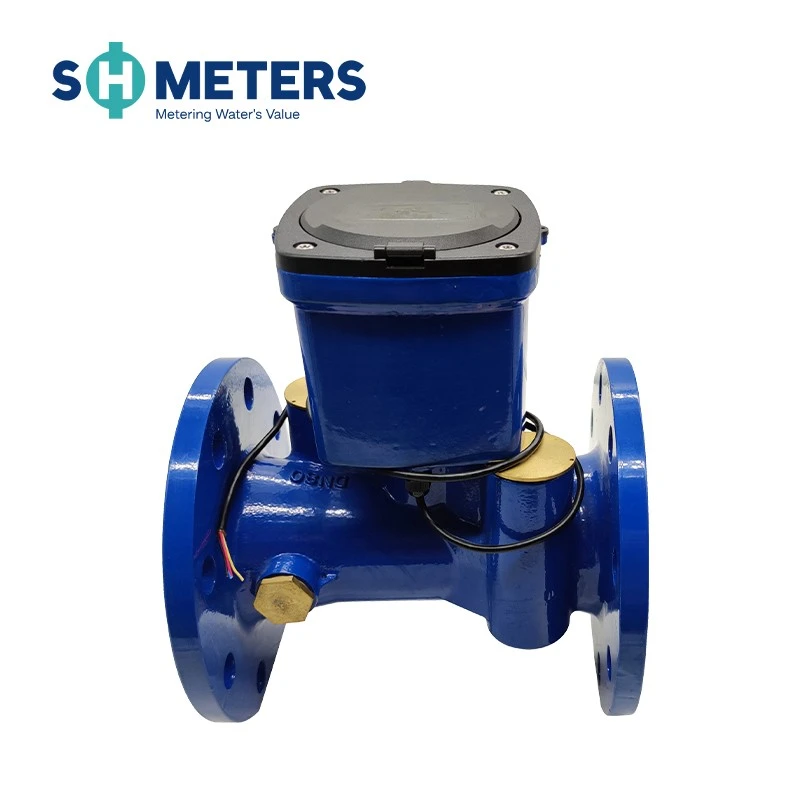

bulk ultrasonic water meter

Wodomierz ultradźwiękowy to przyrząd pomiarowy, który stale mierzy, rejestruje i wyświetla objętość wody przepływającej przez czujnik, wykorzystując metodę różnicy czasu ultradźwiękowego. Przed użyciem należy uważnie przeczytać tę instrukcję, aby wykorzystać ją w najlepszy sposób i uniknąć niepotrzebnych strat.

parametr techniczny

Średnica nominalna (mm)	50	65	80	100	125	150	200	250	300
Maksymalny przepływ Q4 (m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Przepływ nominalny Q3(m³/h)	25	40	63	100	160	200	400	630	1000
Przepływ przejściowy Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Min. przepływ Q1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Przepływ rozruchowy (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Maksymalny przepływ	9999999.9
Odwrócony przepływ	9999999.9
Skala	Q3/Q1, R250 (R400 z możliwością dostosowania)
Klasa dokładności	Klasa B
Klasa strat ciśnienia	Mniejsze lub równe 0.063 MPa
Ciśnienie robocze	1,6 MPa
Klasa temperaturowa	T30
Zakres temperatury	(5~55) stopni
Klasa środowiska	W pomieszczeniu, klasa B
Klasa elektromagnetyczna	E1 (mieszkaniowy, handlowy, przemysłowy)
Zasilacz	Wbudowana bateria litowa DC 3,6 V
Żywotność baterii	＞ 10 lat
Pozycja instalacji	Dowolny kąt
Wyświetlacz	LCD, 8 cyfr + dodatkowe znaki
Klasa wrażliwości profilu przepływu	U10/D5
Interfejs komunikacyjny	RS485 Modbus/Wyjście impulsowe/GPRS/NB-IOT/Lorawan
Klasa ochrony	Stopień ochrony IP68
Dopuszczalna temperatura przechowywania	-20~60 stopni
Moc statyczna	10μA
Pobór mocy podczas pracy	45μA

zasada działania

Wodomierz ultradźwiękowy to nowy typ wodomierza, który może wykrywać różnicę czasu spowodowaną zmianą prędkości, gdy wiązka ultradźwięków rozchodzi się w wodzie w górę i w dół rzeki, analizować i przetwarzać natężenie przepływu wody, a następnie obliczać dalsze natężenie przepływu wody.

ultrasonic water meter principle
