Opis produktu
Jest to przyrząd pomiarowy do ciągłego pomiaru, rejestrowania i wyświetlania objętości wody przepływającej przez czujnik za pomocą metody różnicy czasu ultradźwiękowego. Przed użyciem należy uważnie przeczytać tę instrukcję, aby wykorzystać ją w najlepszy sposób i uniknąć niepotrzebnych strat.
rysunek wymiarowy konturu
|
Średnica nominalna (mm) |
Długość L |
Szerokość W | Wysokość H | Połączenie kołnierzowe | ||
| Średnica kołnierza | Średnica okręgu śrubowego | Rozmiar śruby-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| Średnica DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| Średnica DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| Średnica DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| Średnica DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
zawartość wyświetlacza miernika
P1: W ostatnim interfejsie P1, zakrywaj obszar wykrywania przez ponad 3 sekundy, aby wejść do P2, a następnie powtórz tę operację, aby wejść do P3, P4
P2: Skumulowany przepływ miesiąca historycznego
P3: Dla wewnętrznego debugowania i testowania nie ma to żadnego znaczenia.
P4: Status testu

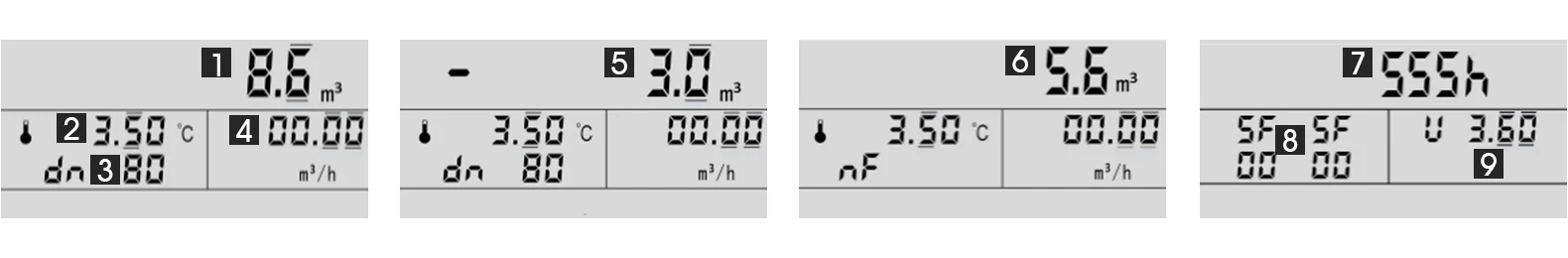

| Tryb | NIE. | Opis wyświetlacza |
| P1 | 1 | Przepływ kumulacyjny |
| 2 | Temperatura | |
| 3 | Rozmiar | |
| 4 | Przepływ | |
| 5 | Ujemny przepływ skumulowany | |
| 6 | Skumulowany przepływ netto | |
| 7 | Czas pracy | |
| 8 | Stan czujnika | |
| 9 | Napięcie zasilania | |
| P2 | Skumulowany przepływ miesiąca historycznego | |
| P3 | W przypadku wewnętrznego debugowania i testowania nie ma to żadnego znaczenia | |
| P4 | 1 | Przepływ kumulacyjny |
| 2 | Współczynnik | |
| 3 | Przepływ | |
| 4 | Czas pracy | |
Uwaga: Interfejs wyświetlacza miernika może ulec zmianie w celu dostosowania lub modernizacji.
