WPROWADZENIE SYSTEMU AMI PROSTE JEST INTELIGENTNE…..
Schemat struktury systemu jest następujący
· Serwer wysyła polecenia do koncentratora danych za pośrednictwem sieci;
· Wodomierze odpowiednio reagują i wykonują polecenia; · Koncentrator przetwarza odebrane polecenia na sygnał radiowy i wysyła sygnał do wodomierzy;
·Wodomierze przesyaj dane wynikowe z powrotem do centrum zarzdzania zgodnie z pierwotn tras po zakoczeniu dziaa.
Praca
·Gwarancja jakości: wodomierz na 1 rok;
·Pomoc przewodnik instalacji& test na miejscu;
·Arkusz daty można łatwo wysłać do innego systemu zarządzania.
Przegląd
Strata spowodowana nieszczelnością sieci wodociągowej jest bardzo niepokojąca, zwłaszcza w przypadku nagłego pęknięcia rurociągu. Jako przykład weźmy rurę DN300. Po pęknięciu rury straty w ciągu godziny wynoszą aż 1250 metrów sześciennych wody. Jeśli' nie da się go naprawić na czas, rozerwana woda zmyje ziemię i spowoduje zawalenie się drogi, co spowoduje straty i straty materialne.
Nasz system monitorowania sieci rurociągów może szybko zlokalizować rurociąg do naprawy i wysłać komunikat alarmowy po pęknięciu rury. Nasi użytkownicy mogą za pierwszym razem zorganizować naprawę awaryjną, aby odzyskać stratę i wyeliminować ukryte niebezpieczeństwo.

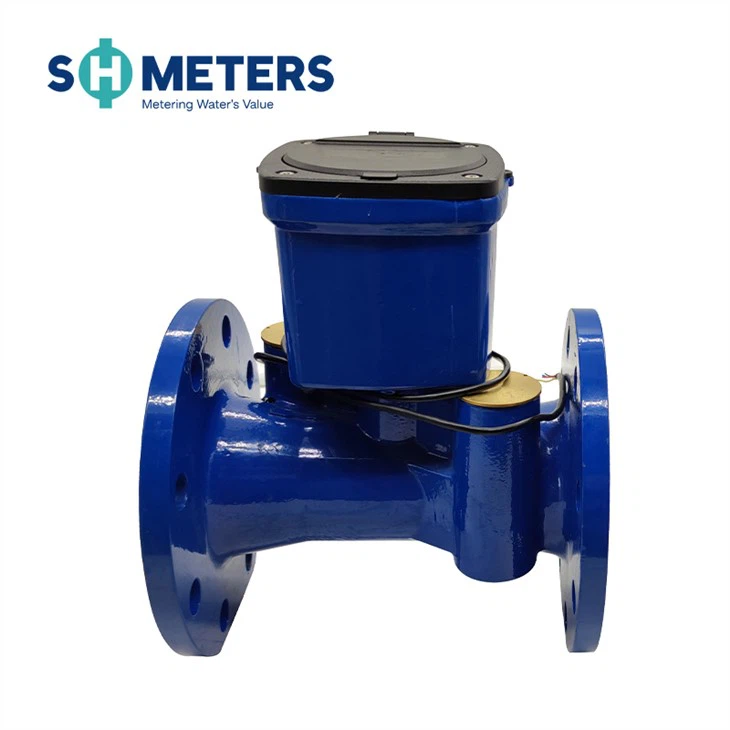

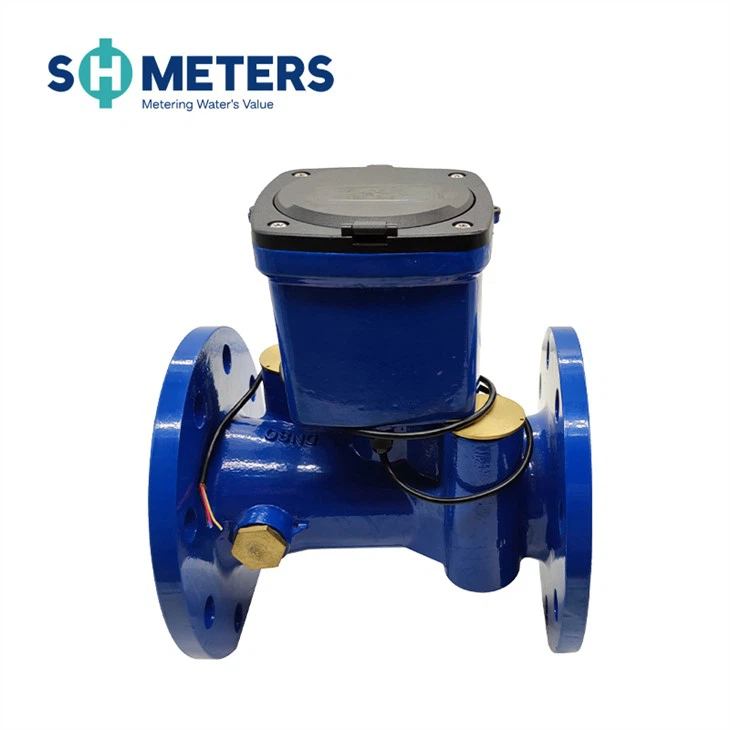

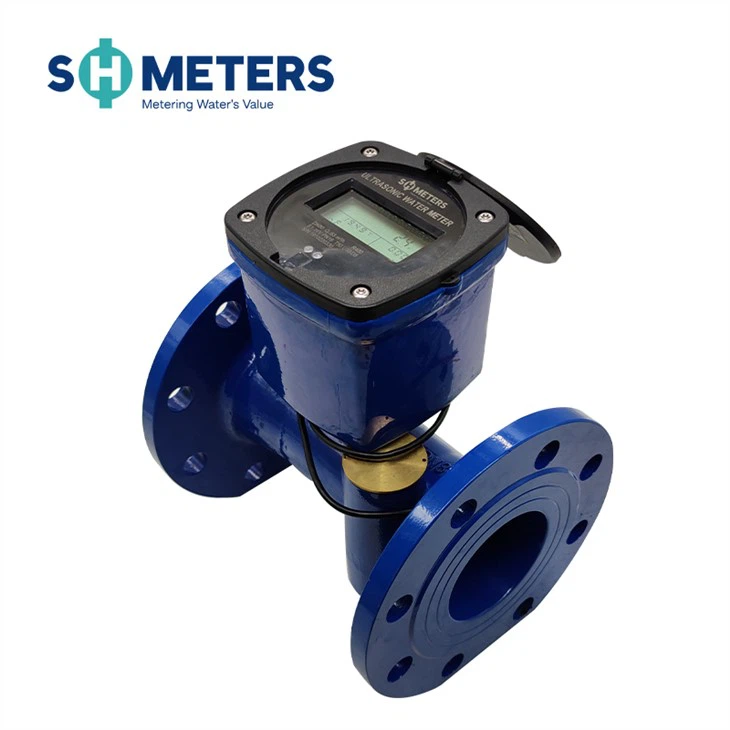

S8 Ultradźwiękowy wodomierz' inteligentny przyrząd pomiarowy składa się z czujnika temperatury, czujników przepływu i kalkulatorów. Może dostarczyć ważnych aplikacji i danych dla wielu zastosowań w rurociągu.
System ten wykorzystuje ultradźwiękowy wodomierz o wysokim zakresie (r400), który może dokładnie mierzyć przepływ wody przez główny rurociąg i zapewnia podstawę obliczeń dla rozliczeń i wycieków z rurociągu.
Funkcje ultradźwiękowego wodomierza
Materiał: żeliwo, żeliwo sferoidalne
Obowiązująca scena: główna rura główna, główna rura mieszkania, domowa sieć wodociągowa mieszkaniowa, wyciek, oczyszczalnia, rolnictwo, nawadnianie, ziemia, akwakultura, handel, ogólne gospodarstwo domowe, przemysł, woda pitna
Montaż: czujnik ciśnienia, bateria, wyświetlacz lcd, czytnik, rejestrator danych, zestaw kołnierzy, turbina cieczowa, moduł interfejsu użytkownika
Komunikacja: rs485 modbus, GPRS
Charakteryzuje się długim czasem obsługi i wysoką dokładnością
Dane techniczne są zgodne z międzynarodową normą ISO 4064.

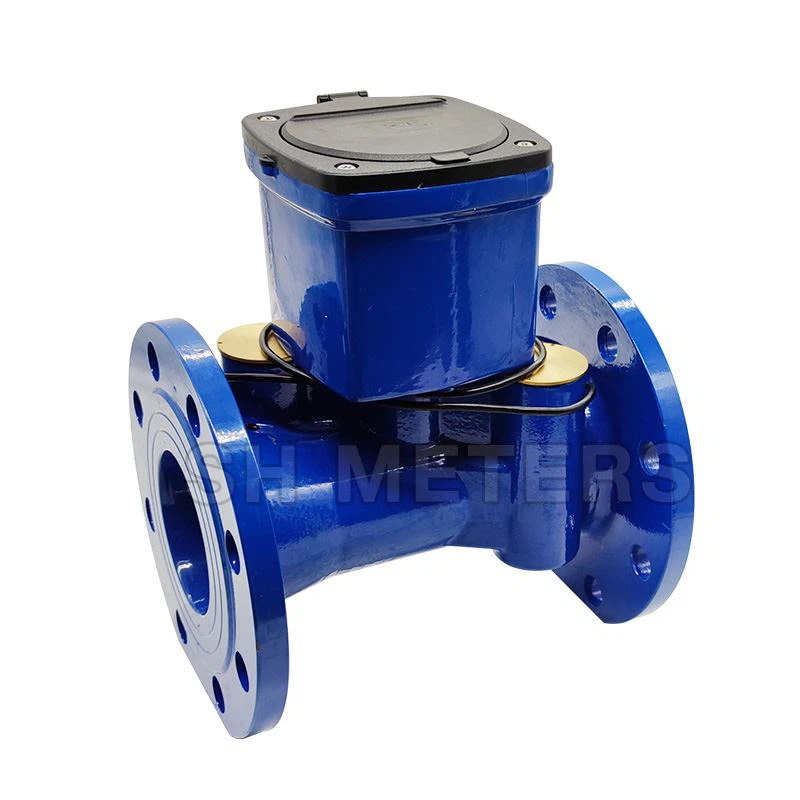

Dwukołnierzowy cyfrowy wodomierz suchy, stosowany w rurociągach przemysłowych, odpowiedni do środowiska o wysokim ciśnieniu, może wybrać, czy zainstalować wyjście impulsowe
Z oprogramowaniem systemu zdalnej transmisji do obsługi odczytu i monitorowania
Zapewnij kompletne rozwiązanie do pomiaru i ładowania oprogramowania
Automatyczny pomiar nieszczelności
Proces roboczy
1. Wodomierz ultradźwiękowy zbiera przepływ w rurociągu, a dane o ciśnieniu są przesyłane do platformy usługowej w chmurze za pośrednictwem RTU.
2. Alarm nagłej zmiany ciśnienia i przepływu.
Zasada działania
Miernik składa się z wysokiej jakości czujnika temperatury, czujnika przepływu i kalkulatora. Czujnik temperatury do pomiaru temperatury wody oraz czujnik przepływu do pomiaru objętości wody, która przepływa przez rurociągi przy różnicy czasu przejścia.

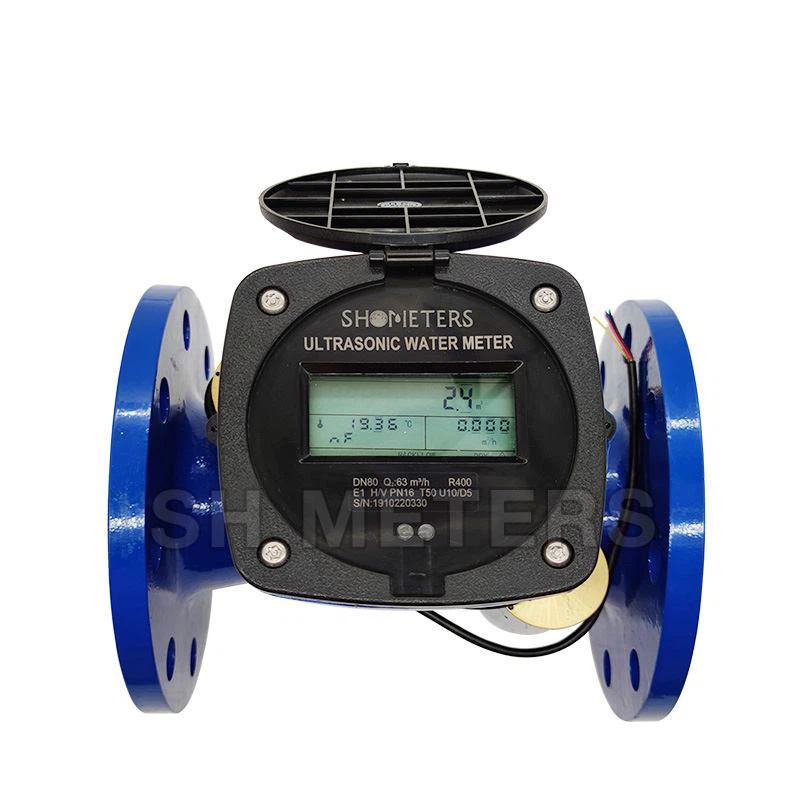

Te dwie dane są przesyłane do kalkulatora po zebraniu, ilość zużytej wody jest obliczana, przechowywana i ostatecznie wskazywana na wyświetlaczu LCD. Główna rura w rurze wodociągowej, średnica rury jest większa niż DN50.
Zalety oprogramowania
1. Ultradźwiękowy wodomierz o wysokim zakresie, dokładny pomiar.
2. Szybka informacja zwrotna i dokładne pozycjonowanie informacji awaryjnych.
Zarys wymiarowy rysunek
Wymiar konspektu
| Średnica nominalna | Długość L | Szerokość B | Wysokość H | Połączenie kołnierzowe | ||
| mm | Średnica kołnierza | Śruba Ciecle Średnica | Rozmiar śruby-M | |||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Parametr techniczny
| Średnica nominalna (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Maksymalny przepływ Q4 (m³/h) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
| Przepływ nominalny Q3 (m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Przepływ przejściowy Q2 (m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
| Minimalny przepływ Q1 (m³/h) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
| Klasa ochrony | IP68 | ||||||||
| Skala | Q3/Q1 R250/R400 | ||||||||
| Klasa dokładności | Klasa 2 | ||||||||
| Żywotność baterii | 8 lat | ||||||||
| Klasa temperaturowa | T50 | ||||||||
| Klasa strat ciśnienia | ΔP63 | ||||||||
| Klasa czułości wstępnego przepływu | U10/D5 | ||||||||
| Klasa środowiskowa | Klasa B,M1 | ||||||||
| Klasa środowiska elektromagnetycznego | E1 | ||||||||
| Ciśnienie robocze | 1,6Mpa | ||||||||
| Wskaźnik maksymalnego przepływu (m³) | 9999999.9 | ||||||||
| Wskaźnik przepływu wstecznego (m³) | 9999999.9 | ||||||||
| Pozycja montażowa | Poziomy lub pionowy | ||||||||
UWAGA: Wymiary kołnierza są zgodne z normą ISO7005-1:1988. Standard kołnierza można dostosować. Przyjmowane są również zamówienia na produkty o specjalnych wymaganiach.
